Utilisation du produit
Lechambre d'essai à froidpeut être utilisé pour évaluer et déterminer l'adaptabilité des produits ou matériaux électriques et électroniques au stockage et à l'utilisation dans des conditions de cycles de température et de basses températures à la surface du produit. L'équipement utilise une circulation d'air forcée pour maintenir l'uniformité de la température dans la salle de travail. Pour limiter l'influence du rayonnement, la différence entre la température de chaque partie de la paroi intérieure de l'équipement et la température spécifiée dans le test n'est pas supérieure à 8 %, et l'échantillon de test ne sera pas directement rayonné par le chauffage et le refroidissement. éléments présents dans l'équipement.
Comment fonctionne la réfrigération ?
Le cycle de réfrigération de la chambre d'essai à froid adopte le cycle de Carroll inversé, qui se compose de deux processus isothermes et de deux processus adiabatiques. Le processus est le suivant : le réfrigérant est comprimé adiabatiquement à une pression plus élevée par le compresseur, consommant du travail pour augmenter la température des gaz d'échappement, puis le réfrigérant échange de manière isotherme de la chaleur avec le milieu environnant à travers le condenseur pour transférer la chaleur au milieu environnant. Le réfrigérant se dilate ensuite de manière adiabatique à travers la vanne d'arrêt pour effectuer le travail, et la température du réfrigérant diminue à ce moment-là. Enfin, le réfrigérant absorbe de manière isotherme la chaleur de l'objet ayant une température plus élevée à travers l'évaporateur, abaissant ainsi la température de l'objet refroidi. Ce cycle se répète pour atteindre l’objectif de refroidissement.
Structure du corps de la chambre
La chambre d'essai à température froide est usinée par des machines-outils CNC, avec une belle apparence et des poignées sans réaction pour une utilisation facile. La coque intérieure de la chambre est constituée d'un panneau miroir importé en acier inoxydable de haute qualité (SUS304) et la coque extérieure est constituée d'une plaque d'acier A3 pulvérisée avec du plastique, ce qui augmente l'apparence, la texture et la propreté.
La grande fenêtre d'observation avec éclairage maintient la chambre lumineuse et le verre trempé intégré dans l'élément chauffant permet une observation claire des conditions de la chambre à tout moment. Il est équipé d'un trou de test d'un diamètre de 50 mm, qui peut être utilisé pour un cordon d'alimentation de test externe ou une ligne de signal.
Système de contrôle
Le contrôle de la température utilise des boutons tactiles numériques japonais RKC, des paramètres tactiles, un affichage numérique et direct, et la puissance de sortie du contrôle de la température est calculée par un micro-ordinateur PID pour obtenir une haute précision et une haute efficacité de l'utilisation de l'électricité. Si une erreur se produit, un signal d'avertissement sera fourni.
Le réfrigérateur de la chambre d'essai à basse température utilise le compresseur entièrement fermé d'origine française "Taikang".
Le filtre sec, la fenêtre de débit de réfrigérant, la vanne de réparation, le séparateur d'huile, l'électrovanne et le cylindre de stockage de liquide sont tous des pièces d'origine importées.
Le système de réfrigération adopte une conception de système de circuit unitaire ou binaire à basse température.
La chambre d'essai à basse température utilise un ventilateur à plusieurs ailes pour faire circuler l'air fortement, en évitant les coins morts, et peut uniformiser la répartition de la température dans la zone d'essai.
La conception de la sortie de circulation d'air et de l'air de retour, la pression du vent et la vitesse du vent répondent aux normes de test et peuvent ramener la température à la normale rapidement lorsque la porte est ouverte.
Le chauffage, le refroidissement et le système sont complètement indépendants, ce qui peut améliorer l'efficacité, réduire les coûts de test, augmenter la durée de vie et réduire les taux de défaillance.
Surchauffe globale de l’équipement ; perte de phase globale de l'équipement/phase inverse ; surcharge globale de l'équipement ; surpression du groupe frigorifique ; calendrier global de l'équipement ;
D'autres protections incluent les fuites, l'indication de fonctionnement, l'arrêt automatique après une alarme de panne, etc.
Spécification technique
|
Modèle |
B-TH-80 (A~G) |
B-TH-150 (A~G) |
B-TH-225 (A~G) |
B-TH-408 (A~G) |
B-TH-608 (A~G) |
B-TH-800 (A~G) |
B-TH-1000 (A~G) |
|
Dimensions intérieures LxHxP (cm) |
40x50x40 |
50x60x50 |
50x75x60 |
80x85x60 |
80x95x80 |
100x100x80 |
100x100x100 |
|
Dimensions extérieures LxHxP (cm) |
95x145x105 |
105x175x97 |
115x190x97 |
135x185x120 |
145x185x137 |
145x210x130 |
147x210x140 |
|
Plage de température |
0 degré ~+150 degré |
||||||
|
Plage d'humidité |
20 % ~ 98 % RH (10 % -98 % RH/5 % ~ 98 % RH est la condition spécifique) |
||||||
|
1. Plage de température |
-80 degré ~ +150 degré |
|
|
2. Plage d'humidité |
20%R.H ~ 98%R.H |
|
|

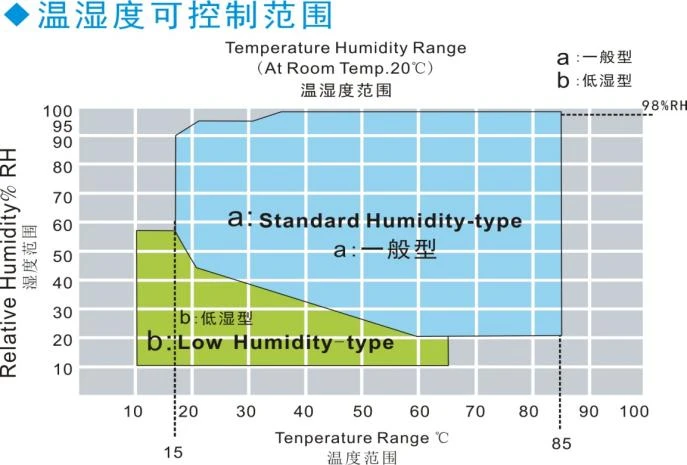

3. Tableau de température et d'humidité |
|
|
|
4. Écart de température |
Inférieur ou égal à ±2,0 degrés (sans charge, état constant) |
|
|
5. Résolution de température |
0,1 degré |
|
|
6. Uniformité de la température |
Inférieur ou égal à ± 2 degrés (sans charge, état constant) |
|
|
7. Fluctuations d'humidité |
±1.0%R.H |
|
|
8. Écart d'humidité |
Inférieur ou égal à ± 2 % HR |
|
|
9. Uniformité de l'humidité |
>75 % HR : inférieur ou égal à ±2-3 % HR ;<75%RH: ≤±3-5%RH (humid heat type only) |
|
|
10. Résolution d'humidité |
1.0%R.H |
|
|
11. Temps de chauffage |
3 ~ 5 degrés/min (sans charge non linéaire) |
|
|
12. Temps de refroidissement |
0,7~1,2 degrés/min (sans charge non linéaire) |
Mode d'emploi
La chambre d'essai à basse température ne doit pas être utilisée pour tester les objets suivants ou les objets contenant ces objets :
(I) Explosifs :
1. Nitroglycol (dinitrate d'éthylène glycol), nitroglycérine (trinitrate de propylène glycol), nitrocellulose et autres nitrates explosifs.
2. Trinitrobenzène, trinitrotoluène, trinitrophénol (acide picrique) et autres composés nitro explosifs.
3. Acide peracétique, peroxyde de méthyléthylcétone, peroxyde de benzoyle et autres peroxydes organiques.
(II) Combustibles :
1. Matériaux auto-inflammables :
Métaux : « lithium », « potassium », « sodium », phosphore jaune, sulfure de phosphore, phosphore rouge.
Celluloïd : carbure de calcium (carbure de calcium), phosphure de chaux, poudre de magnésium, poudre d'aluminium, bisulfite de sodium.
2. Propriétés de l'oxyde :
(1) Chlorate de potassium, chlorate de sodium, chlorate d'ammonium et autres chlorates.
(2) Peroxyde de potassium, peroxyde de sodium, peroxyde d'ammonium et autres sels de peroxyde.
(3) Peroxyde de potassium, peroxyde de sodium, peroxyde de baryum et autres peroxydes inorganiques.
(4) Nitrate de potassium, nitrate de sodium et autres nitrates.
(5) Hypochlorite de potassium et autres hypochlorites.
(6) Chlorite de sodium et autres chlorites.
(III) Matières inflammables :
(1) Éther, essence, oxyde de propylène, disulfure de carbone et autres substances ayant un point d'éclair inférieur à -30 degré.
(2) Éthane ordinaire, oxyde d'éthylène, acétone, benzène, méthyléthylcétone et autres substances ayant un point d'éclair supérieur à -30 degré et inférieur à 0 degré.
(3) Méthanol, éthanol, xylène, acétate d'amyle et autres substances ayant un point d'éclair supérieur à 0 degrés et inférieur à 30 degrés.
(4) Kérosène, huile légère, térébenthine, alcool isoamylique, acide acétique et autres substances ayant un point d'éclair supérieur à 30 degrés et inférieur à 65 degrés.
(IV) Gaz combustibles :
Hydrogène, acétylène, éthylène, méthane, éthane, propane, butane et autres gaz pouvant brûler à 15 degrés et 1 atmosphère.
